数据中心MPO高密度光纤预连接系统



普天天纪数据中心MPO高密度光纤预连接系统将高密度光纤连接器MPO与光缆在工厂完成端接、测试,在现场即插即用,支持用户数据中心快速部署。系统包括MPO主干光缆、MPO模块插盒、光纤配线架及各类跳线。

■ 通过工厂端接和测试可极大提高系统传输性能和布线质量;
■ 基于模块化设计,可实现系统部件快捷的连接,极大降低现场施工成本;并实现系统故障快速恢复。
■ 当数据中心升级变更时,预端接系统可以减少移动所带来的风险;
■ 其高密度的特点,还将大幅度节约机柜空间,有利于降低数据中心的能源消耗;
■ 通用性强,便于未来向下一代光纤布线系统升级。

MPO主干光缆

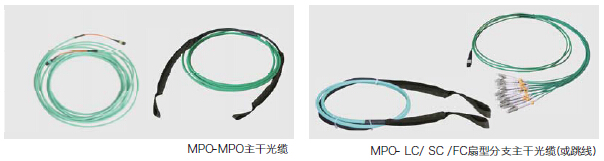

MPO主干光缆主要有两种类型的产品: 1. MPO-MPO主干光缆; 2. MPO- LC/ SC /FC扇形分支主干光缆;

MPO-MPO主干光缆

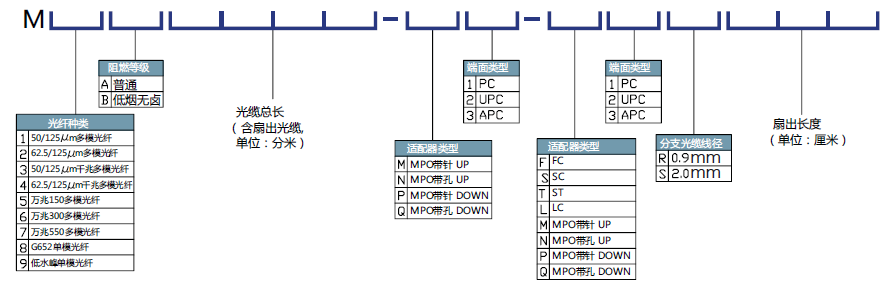

■ MPO主干光缆编号规则(每空格代表一位):
■ 每个MPO预端接光缆内含12芯光纤,一次插拔即可完成12芯光纤的接续;
■ 光缆采用圆型双层增强护套结构,克服弯曲敏感性问题,具有更高的强度, 便于施工布放。
■ 采用护套和拉环在布线时方便施工及对插头提供保护;
■ 目前可以提供62.5/125μm(OM1)标准多模光纤,50/125μm激光优化万兆(OM3)多模光纤,和低水峰单模光纤的预端接产品。
■ MPO插头端面有公头和母头两种结构,可根据实际情况选用。

名称	编号示例	阻燃等级	长度	端面结构	跳线类型	端面类型
12芯MPO/PC-MPO/PC多模(OM1)主干 光缆(母头-母头)(up-up)10米	M2B0100-N1-N1	LSZH	10米	母头-母头	UP-UP	PC
12芯MPO/PC-MPO/PC万兆多模(OM3) 主干光缆 (母头-母头)(up-up)10米	M6B0100-N1-N1	LSZH	10米	母头-母头	UP-UP	PC
12芯MPO/PC-MPO/PC低水峰单模主干 光缆(母头 -母头)(up-up)10米	M9B0100-N1-N1	LSZH	10米	母头-母头	UP-UP	PC
12芯MPO/PC-MPO/PC多模(OM1)主干 光缆(公 头-母头)(down-up)10米	M2B0100-P1-N1	LSZH	10米	公头-母头	DOWN-UP	PC
12芯MPO/PC-MPO/PC万兆多模(OM3) 主干光缆 (公头-母头)(down-up)10米	M6B0100-P1-N1	LSZH	10米	公头-母头	DOWN-UP	PC
12芯MPO/PC-MPO/PC低水峰单模主干 光缆(公头 -母头)(down-up)10米	M9B0100-P1-N1	LSZH	10米	公头-母头	DOWN-UP	PC

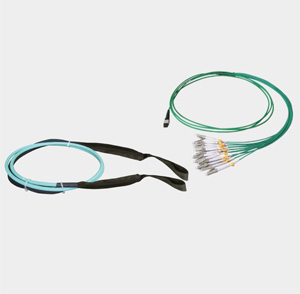

MPO- LC/ SC /FC扇型分支主干光缆(或跳线)

■ MPO预端接扇形光缆一端采用MPO连接器,另一端可分支成12个插头,插头的类型可根据用户的要求(LC/ SC /FC等);
■ MPO护套在光缆安装时对连接器插头提供保护,拉环设计方便布线施工;
■ 光缆采用圆型双层增强护套结构,克服弯曲敏感性问题,具有更高的强 度,便于施工布放。
■ 目前可以提供62.5/125μm(OM1)标准多模光纤,50/125μm激光优化万兆(OM3)多模光纤,和低水峰单模光纤的预端接产品。
■ 其中扇形分支可提供0.9mm和2.0mm两种直径。
■ 该产品还可用于跳线使用。
■ MPO扇出光缆编号规则同MPO-MPO预端接主干光缆编号规则:

名称	编号示例	阻燃等级	长度	端面结构	端面类型	分支插头类型	分支光缆线径	扇出长度
12芯MPO/PC-LC/PC多模(OM1)扇 形分支主干光缆(公头)10米	M2B0100- P1-L1S050	LSZH	10米	公头	PC	LC	2	0.5米
12芯MPO/PC-LC/PC万兆多模 (OM3) 扇形分支主干光缆(公头)10米	M6B0100- P1-L1S500	LSZH	10米	公头	PC	LC	2	0.5米
12芯MPO/PC-LC/PC低水峰单模扇 形分支主干光缆(公头)10米	M9B0100- P1-L1S050	LSZH	10米	公头	PC	LC	2	0.5米
12芯MPO/PC-SC/PC多模(OM1)扇 形分支主干光缆(公头)10米	M2B030-P1- S1S050	LSZH	10米	公头	PC	LC	2	0.5米
12芯MPO/PC-SC/PC万兆多模 (OM3) 扇形分支主干光缆(公头)10米	M6B030-P1- S1S500	LSZH	10米	公头	PC	LC	2	0.5米
12芯MPO/PC-SC/PC低水峰单模扇 形分支主干光缆(公头)10米	M9B030-P1- S1S050	LSZH	10米	公头	PC	LC	2	0.5米

注:也可根据用户要求提供插头为FC、ST等其它类型的MPO预端接扇出光缆

MPO模块插盒

高密度、模块化设计的模块插盒,实现光缆即插即用,满足快速部署数据中心的要求。

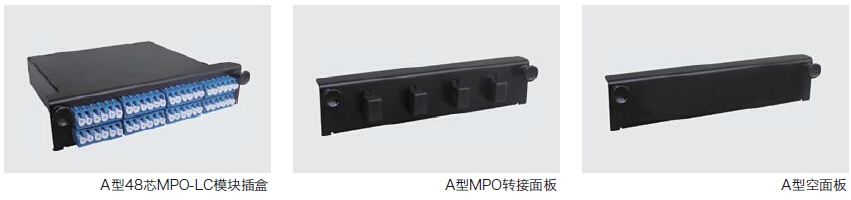

A型48芯MPO-LC模块插盒

■ 可安装于配套光纤分线盒套件上,组成1U96芯高密度光纤配线架;
■ 高密度、模块化设计,便于安装,仅需简单的4次插拔即可完成48芯光纤端接,实现光缆的快速连接;
■ 模块插盒内用MPO扇形分支跳线连接后部MPO和前部LC适配器,盒体背部MPO插座应配合使用端
■ 面带孔(母头)的MPO主干光缆;前部配合使用LC跳线的接线线序为:AB/BA。

名称	型号	单位	端口类型	备注
A型48芯高密度MPO/PC-LC/PC多模(OM1) 光纤模块插盒	NPL4.106.2020	套	LC	可装配于A 型光纤分 线盒盒体套件模块包 含24 个双芯LC 和4 个MPO 适配器以及 之间连接的MPO-LC 扇形跳线;
A型48芯高密度MPO/PC-LC/PC万兆多模 (OM3) 光纤模块插盒	NPL4.106.2021	套	LC
A型48芯高密度MPO/PC-LC/PC低水峰单模光 纤模块插盒	NPL4.106.2022	套	LC

A型MPO转接面板

■ A型MPO转接面板可安装于配套的光纤分线盒盒体套件上,适用于MPO光纤连接器之间的转接。适配器类型为UP-DOWN

名称	型号	单位	备注
A型4口MPO转接面板	NPL4.106.2026	套	含4个MPO适配器,适用于A型光纤分线盒盒体套件
A型2口MPO转接面板	NPL4.106.2034	套	含2个MPO适配器

A型空面板

■ 用于光纤配线架未满配情况下。

名称	型号	单位	备注
A型空面板	NPL4.106.2041	套	适用于A型光纤分线盒盒体套件

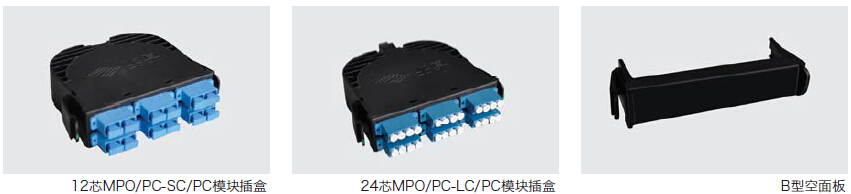

B型MPO模块插盒

■ 可安装于配套的光纤分线盒盒体组件上,如采用LC型连接器,可组成1U72芯光纤分线盒或4U288芯光纤分线盒;
■ 高密度、模块化设计,便于安装,仅需简单的2次插拔即可完成24芯光纤端接;
■ 模块插盒内用MPO扇形分支跳线连接后部MPO和前部LC适配器,盒体背部MPO插座应配合使用端
■ 面带孔(母头)的MPO主干光缆; 前部配合使用LC跳线的接线线序为:AB/BA。

名称	型号	单位	端口类型	备注
B型24芯MPO/PC-LC/PC 多模(OM1) 光纤模块插盒	LY0L410620470	套	LC	可装配于B 型光纤分线盒盒 体套件：NPL4.104.2005 和NPL4.104.2006，模块 包含6 个四联LC 和2 位 MPO 适配器以及之间连接 的MPO-LC 扇形跳线
	LY0L410620440	套	LC
B型24芯MPO/PC-LC/PC 低水峰单模 光纤模块插盒	LY0L410620480	套	LC
B型12芯MPO/PC-SC/PC 多模(OM1) 光纤模块插盒	LY0L410620520	套	SC	可装配于B 型光纤分线盒盒 体套件：NPL4.104.2005 和NPL4.104.2006，模块 包含6 个双联SC 和1 个 MPO 适配器以及之间连接 的MPO-LC 扇形跳线
B型12芯MPO/PC-SC/PC 万兆多模 (OM3)光纤模块插盒	LY0L410620530	套	SC
B型12芯MPO/PC-SC/PC 低水峰单模 光纤模块插盒	LY0L410620540	套	SC

注:也可根据用户要求提供端口为FC、ST等其它类型的MPO接线盒

B型空面板

■ 用于光纤分线盒未满配情况下。

名称	型号	单位	备注
B型空面板	NPL4.106.2046	套	适用于B型光纤分线盒盒体套件

注:上述模块与光纤分线盒盒体套件组成 光纤分线盒。

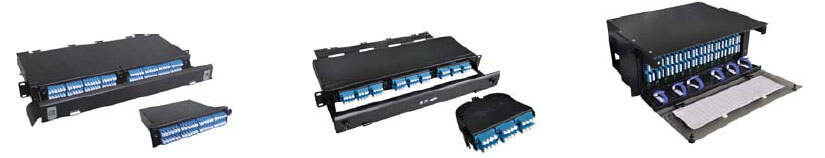

96芯模块式光纤分线盒 ( 由两套A 型48 芯MPO-LC 模块插 盒和1UA 型光纤分线盒盒体套件组成)

72芯模块式光纤分线盒 ( 由三套B 型24 芯MPO-LC 模块插 盒和1UB 型光纤分线盒盒体套件组成)

288芯模块式光纤分线盒 ( 由十二套B 型24 芯MPO-LC 模块插 盒 和4UB 型光纤分线盒盒体套件组成)
