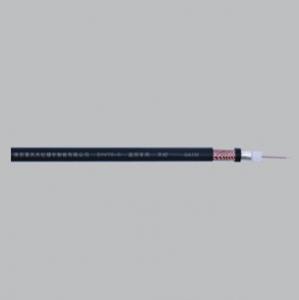

内容编辑SYV系列实心聚乙烯绝缘射频同轴电缆
分类: 安防线缆
发布时间: 2015-04-14 21:07
用途：适用于无线电通信和采用类似技术的电子装置使用中传输视频信号。
执行标准：GB/T 14864-1993
执行标准：GB/T 14864-1993
结构数据及主要性能：
|
型号 |
阻抗Ω |
线芯结构 根/直径mm |
绝缘外径mm | 电缆外径mm | 衷减db/m | |
| 30MHz |
200MHz |
|||||
| SYV-503 | 50±3 | 1/0.9 | 3.0±0.15 |
5.0±0.25 |
0.10 | 0.264 |
| SYV-50-5-1 |
50±3 |
1/1.37 |
4.6±0.20 |
7.0±0.30 |
0.0664 | 0.181 |
|
SYV-50-5-2 |
50±3 |
1/1.37 |
4.6±0.20 |
7.8±0.30 |
0.0664 |
0.181 |
|
SYV-50-7-1 |
50±3 |
7/0.76 |
7.3±0.25 |
10.2±0.30 |
0.0497 | 0.137 |
|
SYV-50-5-2 |
50±3 |
7/0.76 |
7.3±0.25 |
11.2±0.30 |
0.0497 |
0.137 |
|
SYV-50-9 |
50±3 |
7/0.95 |
9.0±0.3 |
12.4±0.4 |
0.0396 |
0.111 |
|
SYV-75-2 |
75±5 |
7/0.08 |
1.5±0.10 |
2.9±0.10 |
0.22 |
0.579 |
|
SYV-75-3 |
75±5 |
7/0.17 |
3.0±0.15 |
5.0±0.25 |
0.122 | 0.308 |
|
SYV-75-5-1 |
75±5 |
1/0.72 |
4.6±0.20 |
7.1±0.30 |
0.0706 |
0.19 |
|
SYV-75-5-2 |
75±5 |
7/0.26 |
4.6±0.20 |
7.1±0.30 |
0.0785 |
0.211 |
|
SYV-75-7 |
75±5 |
7/0.40 |
7.3±0.25 |
10.2±0.30 |
0.051 |
0.140 |
|
SYV-75-9 |
75±5 |
1/1.37 |
9.0±0.30 |
12.4±0.40 |
0.0369 |
0.104 |
| |||||
