超六类RJ45屏蔽插座模块/六类RJ45屏蔽/非屏蔽插座模块/超五类RJ45屏蔽/非屏蔽插座模块/RJ11插座模块/CATV插座模块
|

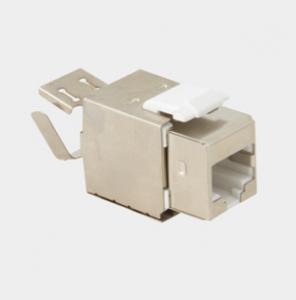

超六类RJ45屏蔽插座模块
■ 普天天纪超六类RJ45插座模块性能满足并超过ANSI/TIA/EIA 568B.2-10要求。免工具8线插座模块,采用差模耦合技术,通过合理的布局,将模块的固有电磁干扰降至最低,为确保NEXT指标扩展至500MHz提供了可靠保障。采用反向耦合,最小延迟补偿,阻抗匹配以及分布电容调节等技术,确保了模块的综合性能超越了国际标准的要求。业界屏蔽等级最高的铸造锌合金结构,提供更大的ANEXT余量。完全满足数据中心高密度、高性能、多接点短链路的要求。安装兼容普天天纪“易尚”系列各类面板和配线架。
■ 采用独特的双层接地技术,接线和接地连接一次性完成。大大提高了接地的可靠性和端接速度,易于安装和拆卸,可有效的保障工程施工的质量。
■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径 0.5-0.6mm,卡接可重复次数≥200次
■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ
■ 绝缘电阻:正常大气压条件下绝缘电阻≥1000MΩ
■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象
■ 寿命:插头插座可重复插拔次数≥750次
|
|
|
名称 |
ERP编号 |
型号 |
单位 |
备注
|
|
超六类RJ45屏蔽插座模块 |
LY0L556620080 |
NPL5.566.2008 |
只 |
适用于易尚系列配线架、面板及角形配线架, 锌合金外壳, 满足六包一性能测试。建议选配不小于60mm 深度暗盒。采用压接工具安装。 |
六类RJ45屏蔽、非屏蔽插座模块
■ 普天天纪6类RJ45插座模块性能满足并超过ISO/IEC11801、TIA/EIA568要求,体积更小、余量更高、性能业内领先。1 1 0 接线方式, 9 0 度/ 1 8 0 度转角出线设计, 更具灵活性。依据ANSI/TIA/EIA-606-A-2002多色彩定义网络。适用于易尚F/FII/T/TII系列面板、易尚24位RJ45安装板、易尚24 位屏蔽RJ45安装板、易尚地板插座。采用110卡接工具安装。
■ 屏蔽插座模块免工具安装,施工操作简便,提高功效,合金整体压铸,密封度高,最大限度防止电磁泄漏与环境干扰。(墙面安装选用50mm以上架,采用110卡接工具安暗盒)
■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径0.5-0.6mm
■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ
■ 绝缘电阻:正常大气压条件下绝缘电阻≥ 1000MΩ
■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象
■ 寿命:插头插座可重复插拔次数≥750次
|
名称 |
ERP编号 |
型号 |
单位 |
备注 |
|
六类RJ45插座模块(白) |
LY0L556620020 |
NPL5.566.2002 |
只 |
适用于易尚系列配线架、面板及角形配 线架, 采用110 卡接工具安装。 |
|
六类RJ45插座模块(红) |
LY0L556620021 |
NPL5.566.2002 |
只 |
|
|
六类RJ45插座模块(蓝) |
LY0L556620022 |
NPL5.566.2002 |
只 |
|
|
六类RJ45插座模块(黄) |
LY0L556620023 |
NPL5.566.2002 |
只 |
|
|
六类RJ45插座模块(绿) |
LY0L556620024 |
NPL5.566.2002 |
只 |
适用于易尚系列配线架、 面板及角形配线架,
锌合金外壳。建议选配不小于60mm 深度暗盒。 |
|
六类RJ45屏蔽插座模块 |
LY0L556620090 |
NPL5.566.2009 |
只 |

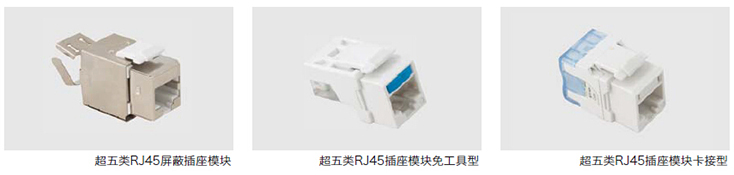

超五类RJ45屏蔽、非屏蔽插座模块
■ 普天天纪超5类RJ45插座模块依据国际标准ISO/IEC11801、TIA/EIA568设计。采用独特的簧片排列结构,接触可靠性和稳定性好,免工具端接,使用灵活方便。依据ANSI/TIA/EIA-606-A-2002多色彩定义网络。可安装于易尚24位RJ45安装板、易尚24位屏蔽RJ45安装板,组成模块式配线架,也适用于易尚F/F II/T/TII系列面板、易尚地板插座。
RJ11插座模块
RJ11插座模块 (4芯)
普天天纪RJ11插座模块(4芯)采用免工具压接方式端接。模块前部安装电话标示片,形象区分语音端口,安装兼容普天天F/FII/T/TII系列面板、易尚24位RJ45安装板,易尚24位屏蔽RJ45安装板、易尚地板插座。
普天天纪RJ11插座模块(2芯)可接线径0.4mm-1mm不同线缆的硬线或软线,通过螺孔压接固定线缆, 模块内部采用了常用的双位接线端子。模块前部安装电话标示片,形象标识语音端口。安装兼容易尚 F/FII/T/TII系列面板、易尚24位RJ45安装板、易尚24位屏蔽RJ45安装板、易尚地板插座。
可端接不同线径的硬芯线和多股软线缆, 提供强大的复接功能。
■ 超5类屏蔽RJ45插座模块,110接线方式, 屏蔽罩采用优质铜带制造,屏蔽性能优异,接续时能够保证
■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径0.5mm
■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ
■ 绝缘电阻:正常大气压条件下绝缘电阻≥1000MΩ
■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象
■ 寿命:插头插座可重复插拔次数≥750次屏蔽层连接的可靠性。(墙面安装选用50mm以上暗盒)
名称
ERP编号
型号
单位
备注
超五类RJ45插座模块(白)
LY0L556620030
NPL5.566.2003
只
超五类RJ45插座模块(红)
LY0L556620031
NPL5.566.2003
只
超五类RJ45插座模块(蓝)
LY0L556620032
NPL5.566.2003
只
超五类RJ45插座模块(黄)
LY0L556620033
NPL5.566.2003
只
超五类RJ45插座模块(绿)
LY0L556620034
NPL5.566.2003
只
超五类卡线式RJ45插座模块(白)
LY0L556620070
NPL5.566.2007
只
超五类卡线式RJ45插座模块(红)
LY0L556620071
NPL5.566.2007
只
超五类卡线式RJ45插座模块(蓝)
LY0L556620072
NPL5.566.2007
只
超五类卡线式RJ45插座模块(黄)
LY0L556620073
NPL5.566.2007
只
超五类卡线式RJ45插座模块(绿)
LY0L556620074
NPL5.566.2007
只
超五类RJ45屏蔽插座模块
LY0L556620010
NPL5.566.2001
只
名称
ERP编号
型号
单位
备注
RJ11插座模块(4芯)
LY0L556620060
NPL5.566.2006
只
RJ11插座模块 (2芯)
名称
ERP编号
型号
单位
备注
RJ11插座模块(2芯)
LY0L556620040
NPL5.566.2004
只
CATV插座模块
普天天纪CATV插座模块符合GB/T11318.12电视和声音信号的系统输出通用规范,作为有线电视等同轴电缆传输的接口。接线位置与前端端口位置垂直,使得在工作区暗盒内操作和放置更加便捷。安装兼容易尚F/FII/T/TII系列面板。
名称
ERP编号
型号
单位
备注
CATV插座模块
LY0L556620050
NPL5.566.2005
只
| |||||
