名称	ERP编号	型号	单位	备注
宽带IP接入网室内设备箱	LY0L410000150	NPL4.100.015	套	600×450×105(mm) (高×宽×厚)
宽带IP接入网室内设备箱	LY0L410000160	NPL4.100.016	套	600×500×105(mm) (高×宽×厚)
宽带IP接入网室内设备箱	LY0L410000240	NPL4.100.024	套	600×500×150(mm) (高×宽×厚)
宽带IP接入网室内设备箱	LY0L410000250	NPL4.100.025	套	600×600×105(mm) (高×宽×厚)
宽带IP接入网室内设备箱	LY0L410000260	NPL4.100.026	套	600×600×150(mm) (高×宽×厚)
宽带IP接入网室内设备箱	LY0L410000280	NPL4.100.028	套	600×650×150(mm) (高×宽×厚)
宽带IP接入网室内设备箱	LY0L410000740	NPL4.100.074	套	800×600×200(mm) (高×宽×厚)
宽带IP接入网室内设备箱	LY0L410000340	NPL4.100.034	套	600×650×100(mm) (埋墙尺寸) 660×710×120(mm) (外形尺寸)
宽带IP接入网室内设备箱	LY0L410000560	NPL4.100.056	套	600×650×140(mm) (埋墙尺寸) 660×710×160(mm) (外形尺寸)
楼层接线盒(一进一出)	LY0L369120010	SXF05L	只	外形尺寸:74×59×34(mm), 采用单面、四对高频模块, 使用 XQ401-CII 型接线工具。
楼层接线盒(二进二出)	LY0L369120000	SXF05K	只	外形尺寸:86×71×34(mm), 采用单面、四对高频模块, 使用 XQ401-CII 型接线工具。

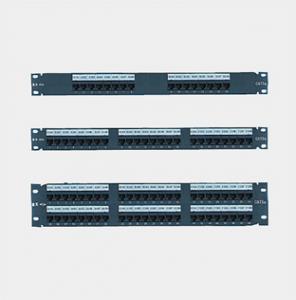

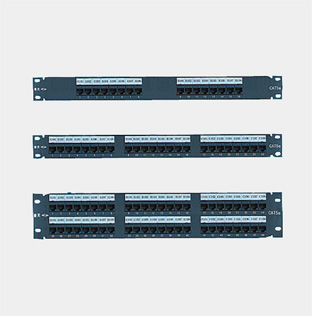

快接式超5类RJ45插座排

FA3―08XIIA/B/C型16/24/48位RJ45插座结构新颖,拔插和理线更加方便。由于采用了模块化设计,产品结构更合理,同时极大的提高了可靠性和耐用性,插座的各项技术指标均远超国际标准要求。
此插座是专为屏蔽系统设计的24口快接式配线架,可安装在19”标准机架上,占用IU空间。插座外壳采用优质冷轧钢板制作,插座内部为IDC卡接模块,用于端接线缆,插座内部留有专用于和屏蔽层连接的部位和接地线连接端子,操作方便。插座正面是标准的RJ45插座,端口性能达到超5类性能要求,屏蔽性能完全符合标准要求。

名称	ERP编号	型号	单位	备注
超五类12位RJ45插座(1U)	LY0L366820930	FA3-08/D1A	件	适用19"标准机架安装, 提供正反标识,采用110接线工具。
超五类24位RJ45插座(1U)	LY0L366820940	FA3-08/D1B	件
超五类48位RJ45插座(2U)	LY0L366820950	FA3-08/D1C	件
六类12位RJ45插座(1U)	LY0L366820960	FA3-08/D2A	件
六类24位RJ45插座(1U)	LY0L366820970	FA3-08/D2B	件
六类48位RJ45插座(2U)	LY0L366820980	FA3-08/D2C	件
超五类12位RJ45插座(1U)	LY0A366800690	FA3-08XIXA	件	适用19”标准机架安装, 提供正反标识,采用FT2-55接线工具。
超五类16位RJ45插座(1U)	LY0A366800350	FA3-08XIIA	件
超五类24位RJ45插座(1U)	LY0A366800360	FA3-08XIIB	件
超五类48位RJ45插座(2U)	LY0A366800370	FA3-08XIIC	件
六类16位RJ45插座(1U)	LY0A366800640	FA3-08XVD	件
六类24位RJ45插座(1U)	LY0A366800650	FA3-08XVE	件
超五类24位屏蔽RJ45插座(1U)	LY0A366800400	FA3-08XIII	件	适用19”标准机架安装,采用FT2-55接线工具。

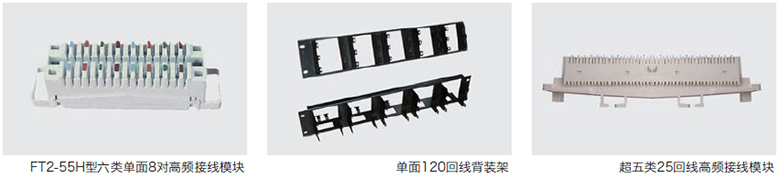

FT2-55H型六类单面8对高频接线模块

FT2-55H型六类单面8对高频接线模块是依据国际标准ISO11801、TIA/EIA设计制造的UTP电缆用单面高频接线模块,每个模块容量8回线,该模块采用获得国家专利的空间电磁平衡技术,性能达到六类标准要求,带宽超过250MHz。全新结构设计使得单面高密度端接成为现实。全单面(正面)操
作的方便性, 是该模块的又一大特点。模块两端可安装标志块。
IDC:簧片镀银,可接线径0.4-0.6mm,卡接可重复次数>200次
接触电阻:正常大气压条件下接触电阻≤2.5mΩ
绝缘电阻: 正常大气条件下绝缘电阻≥1000MΩ
抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象

单面120回线背装架

单面120回线背装架是单面8对高频接线模块专用背装架,该背装架设计结构紧凑,模块安装和拆卸十分方便,可以安装在19"标准机架上,该背装架有正面操作和正反操作两种,其中正反操作背装架背面设有绑线装置.

超五类25回线高频接线模块

FT2-55型高频接线模块是依据国际标准IS0/IEC11801、TIA/EIA/568设计制造的UTP电缆用超5类高频接线模块,每个模块容量25回线。
IDC:簧片镀银,可接线径0.4-0.6 mm,卡接可重复次数>200次
接触电阻(不包括体电阻):正常大气压条件下接触电阻<2.5mΩ
绝缘电阻:正常大气压条件下绝缘电阻>1000 MΩ
抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象
颜色:驼灰色

名称	ERP编号	型号	单位	备注
超五类25回线高频接线模块	LY0A483000360	FT2-55	件	204×53×24(mm)(长×高×深)
六类25回线高频接线模块	LY0A483000940	FT2-55J	件	204×53×24(mm)(长×高×深)

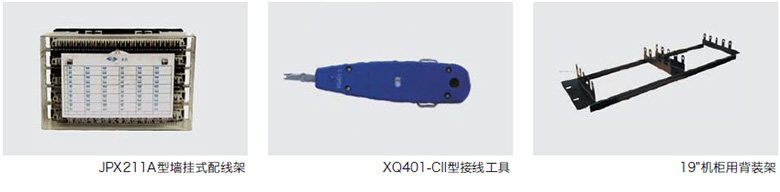

JPX211A型墙挂式配线架

JPX211A型墙挂式配线架是为某些转接点或其它小容量应用设计的分配线设备。
外形尺寸:209.6 ×126×84(mm)(长×宽×深)
安装方法:使用四个4×20自攻螺钉固定在墙上
接线端子:FT2-55型高频接线模块
容量:(50、75、100、125回线) 含1个防尘罩,1张记录卡片,1个125回线背装,2-5只 FT2-55高频
模块及附件

名称	ERP编号	型号	单位	备注
PX211A型墙挂式配线架	LY0A210800730	NJA4.108.073	件	含1 防尘罩,1 记录卡片,1 个125 回线 背装架,5 只FT2-55 高频模块及附件。

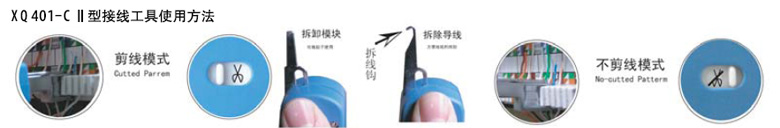

XQ401-CII型接线工具

接线工具是将电缆端接到FT2-55型高频接线模块或FA3系列RJ45插座模块及其他接线模块上的专用卡接工具,工具外壳采用ABS工程塑料注塑成型,内部传动部件均采用优质工具钢制造,刀片及弹簧采用优质钢带和弹簧钢丝加工制成,外观设计手感好,方便使用。
重量:120克
使用寿命:≥10000次
接线理论操作力:130N

名称	ERP编号	型号	单位	备注
XQ401-CII型接线工具	LY0A409500220	XQ401-CII	把	FT2-55

19"机柜用背装架

用于19”机柜中安装 FT2-55型超5类25回线高频接线模块。

名称	ERP编号	型号	单位	备注
50回线背装架(1U)	LY0A410201770	NJA4.102.177	件	适用于19" 机柜 安装FT2-55 高频模块用
100回线背装架(2U)	LY0A410201780	NJA4.102.178	件
150回线背装架(2U)	LY0A410202340	NJA4.102.234	件
250回线背装架(3U)	LY0A410201790	NJA4.102.179	件
125回线背装架	LY0A410201810	NJA4.102.181	件
防尘罩	LY0A864000151	NJA8.640.015	套	含记录卡片
标志板(含示名条)	LY0A681500040	NJA6.815.004	套	FT2-55模块记号用

110配线架

IDC:簧片镀银,可接线径0.4-0.6mm,卡接可重复次≥200次
接触电阻(不包括体电阻):正常大气压条件下接触电阻≤2.5mΩ
绝缘电阻:正常大气压条件下绝缘电阻≥1000MΩ
抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象
技术质量标准:ISO/IEC11801、性能超过超5类要求
阻燃性:UL94V-0
颜色:象牙色

名称	ERP编号	型号	单位	备注
四对接线排	LY0A556000350	NJA5.560.035	只
五对接线排	LY0A556000360	NJA5.560.036	只
基座组件(50回线无脚)	LY0A612500200	NJA6.125.020	套	不含接线排
基座组件(100回线无腿)	LY0A612500220	NJA6.125.022	套
基座组件(100回线有脚)	LY0A612500210	NJA6.125.021	套	适用墙壁安装,不含接线排
110式50回线 无脚高频接线模块(套件)	LY0A483000740	NJA4.830.074	套	含接线排,每套为10个四对接线排, 2个五对接线排,1个基座组件
110式100回线 有脚高频接线模块(套件)	LY0A483000760	NJA4.830.076	套	适用墙壁安装,含接线排,每套为20个 四对接线排,4个五对接线 排,1个基座组件
110式100回线 高频接线模块基座盘(1U)	LY0A443100250	NJA4.431.025	套	适用19"标准机架安装,不含接线排
110式200回线 高频接线模块基座盘(2U)	LY0A443100260	NJA4.431.026	套
110式300回线 高频接线模块基座盘(3U)	LY0A443100280	NJA4.431.028	套
110式100回线高频接线模块盘 (配线架套件,1U)	LY0A443100230	NJA4.431.023	套	适用19"标准机架安装,含接线排
110式200回线高频接线模块盘 (配线架套件,2U)	LY0A443100240	NJA4.431.024	套
110式300回线高频接线模块盘 (配线架套件,3U)	LY0A443100270	NJA4.431.027	套
